(測定事例File023)         乗馬型フィットネス機の振動加速度(3軸)測定

●測定内容
   市販されている重量約25kgの乗馬型フィットネス機の振動加速度(3軸)を測定した。

●使用機器
   ピックアップ(リオン:VP-93)
 3ch振動入力プリアンプ(リオン:VP-80)
   データレコーダ(リオン:DA-20)  分析ソフト(リオン:DA-20PA1)

●測定方法

  乗馬型フィットネス機の前方操作部にピックアップ(3軸対応)を固定し、測定を行った。
   乗馬時、X軸(方向)は横方向、Y軸(方向)は前後方向、Z軸(方向)は鉛直方向とする。
   条件としては、大人(約70kg)の人間の乗っている時と無人で、強度(弱、中、強、ランダム)
   順に一定間隔に操作を行う。

●測定場所
   事務所1階

●測定結果
   結果として測定対象の乗馬型フィットネス機は、乗馬した状態で上下(Z軸:鉛直)と前後(Y軸)運動
   はするが、横方向(X軸)にはあまり運動しないことがわかった。(安全面と軸受け強度の問題か)
測定結果
                     振動加速度読み値               単位:m/S2

X軸
横方向
Y軸
前後方向
Z軸
鉛直方向
X軸
横方向
Y軸
前後方向
Z軸
鉛直方向
X軸
横方向
Y軸
前後方向
Z軸
鉛直方向
有人 0.6 2.2 2.5 0.8 2.8 3.0 1.0 3.6 4.0
無人 1.0 2.6 2.3 1.2 2.9 2.8 1.8 4.2 4.7

波形記録

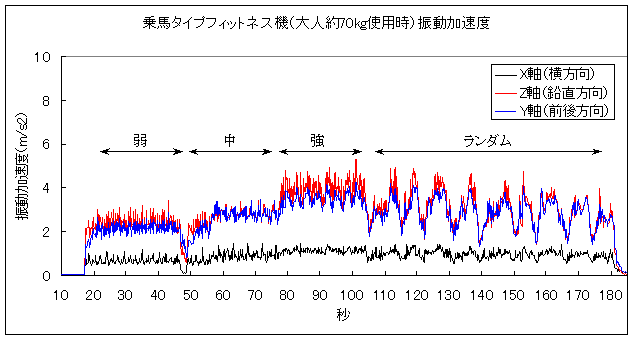

     大人(約70kg)の人間の乗っている時

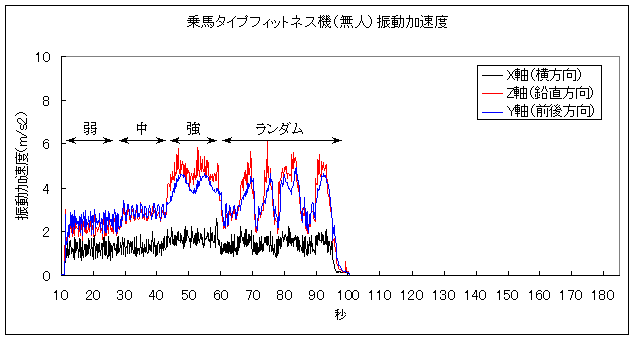

     無人の時


●測定風景

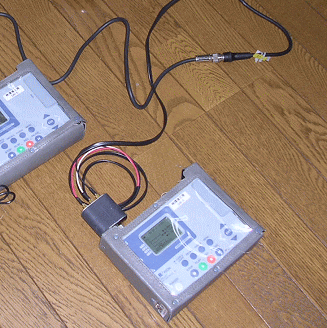

                              使用機材
