(測定事例File037)       音波歯ブラシ(ブラシ部分)の振動加速度(3方向)測定@

●測定内容

   市販されている国産電動歯ブラシ(音波型)の交換歯ブラシ部の振動加速度(3方向)を測定した。

    音波歯ブラシ(ブラシ部分)の振動加速度(3方向)測定A(1/3オクターブバンド分析)
    音波歯ブラシ(ブラシ部分)の振動加速度(3方向)測定B(FFT分析)

●使用機器
   汎用振動計(IMV:VM-1970)
ピックアップ(IMV:VP-4132  振動校正器(小野測器:VX-1100
   データレコーダ(リオン:DA-20)  分析ソフト(リオン:DA-20PA1)

●測定方法

ブラシの反対側の面に、ピックアップを接着剤にて固定(接着)し、振動加速度を各3方向(縦方向:V、
   水平方向:H、軸方向:A)測定した。

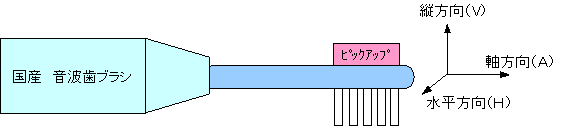

   イメージ図


    条件としては、実使用時にはイメージ図のように歯ブラシを水平方向にもち使用するが、今回は測定の
    しやすさと、手持ち時のブレなどを排除するために、歯ブラシを立てた状態で測定した。
    又、各モード(普通、弱め、普通、弱め交互)での操作を行う。

●測定場所
   事務所(2F)

●測定結果
                                               (単位:m/s2)
方向/モード 普通モード 弱めモード
普通・弱めモード
縦方向(V) 31 28 28-31
水平方向(H) 170 85 110-170
軸方向(A) 340 170 205-330






   結果から見ると軸方向(A)に伸縮し、軸が小さな角度で円弧運動(H)していると思われる。
   縦方向(V)には振動していなく、上記の振動が伝播したものと思われる。


波形記録

    振動加速度の実効値(rms)を知ることで振動体の概要を知ることが出来る。

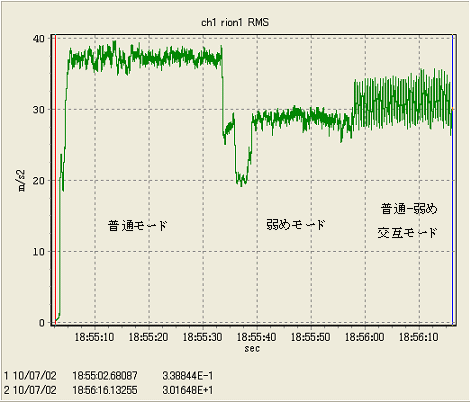

                             縦方向振動(V)

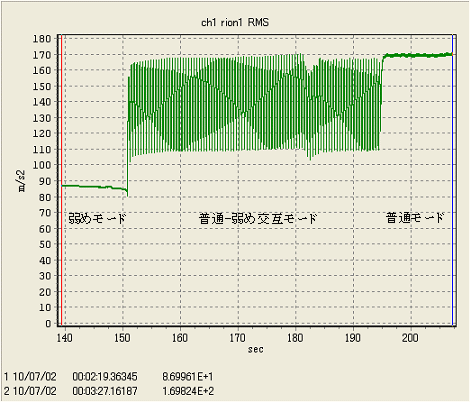

                            横方向振動(H)

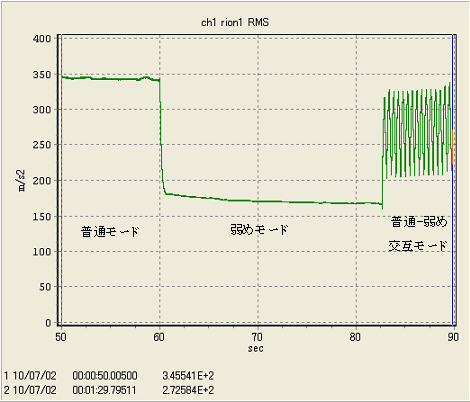

                             軸方向振動(A)


●測定風景

                             測定風景
