(測定事例File083)       国産メーカー携帯電動歯ブラシの振動加速度測定@

●測定内容

   市販されている国産電動歯ブラシを丸型クランプに水平固定し、歯ブラシ部分の振動加速度の
   測定を行った。


国産メーカー携帯電動歯ブラシの振動加速度測定A(FFT分析)

●使用機器
   汎用振動計(IMV:VM-1970)
ピックアップ(IMV:VP-4132
   振動校正器(小野測器:VX-1100 データレコーダ(リオン:DA-20)
   分析ソフト(リオン:DA-20PA1)

●測定試料
   国産メーカー 乾電池駆動携帯電動歯ブラシ

●測定方法

電動歯ブラシ本体を丸型クランプに水平に固定し、歯ブラシ部先端の反対側の面に、ピックアップを
   接着剤にて固定(接着)し、3軸の振動加速度を測定した。

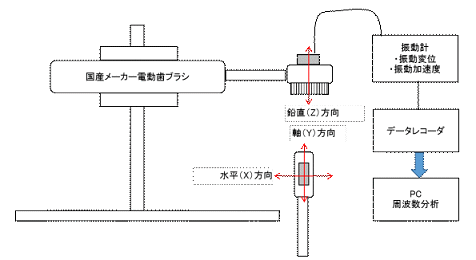

   イメージ図



●測定場所
   事務所(1F)

●測定結果
                                        (単位:m/s2 rms)
軸方向 水平(X軸)方向 軸(Y軸)方向
鉛直(Z軸)方向
振動加速度 83 20 105




波形記録

    @水平(X軸)方向

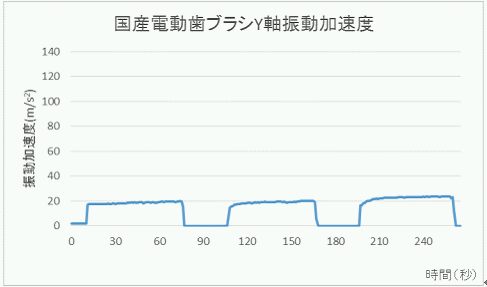

    A軸(Y軸)方向

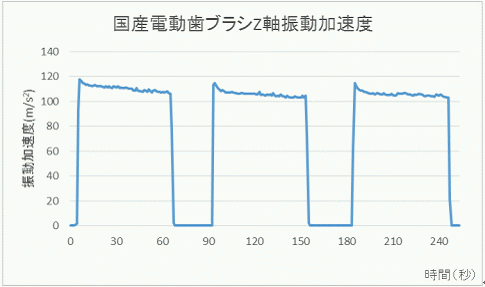

    B鉛直(Z軸)方向





●測定風景

                             測定風景
