音・振動アーカイブ

NO.020　鉄道騒音・振動距離減衰

  ●測定目的
　鉄道走行時の線路からの騒音・振動距離減衰及び卓越周波数を求めることを目的とする。

●測定対象
　線路端から12ｍ及び24ｍの位置

●使用機器
　普通騒音計(リオン：NL-06)　振動レベル計（VM-52)　データレコーダ(リオン：DA-20)　分析ソフト(リオン：DA-20PA1)

●測定項目
　・A特性音圧（騒音）レベル、鉛直方向振動レベル
　・Z（平坦）特性（1/3オクターブ周波数分析）

●測定条件
　線路走行時の鉄道車両

●測定結果
騒音・振動レベル
   線路から12ｍ  線路から24ｍ
 騒音レベル(dB)  90 87
 振動レベル(dB)  61 57

波形記録

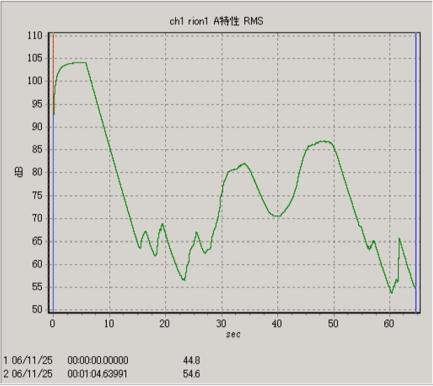

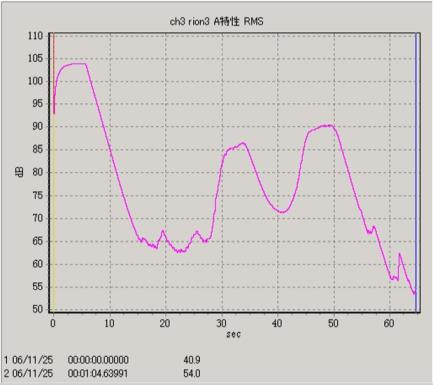

 騒音レベル

線路から12ｍ

線路から24ｍ

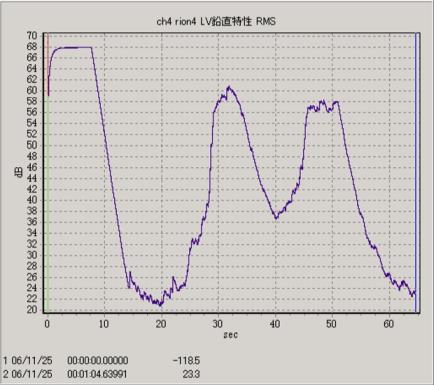

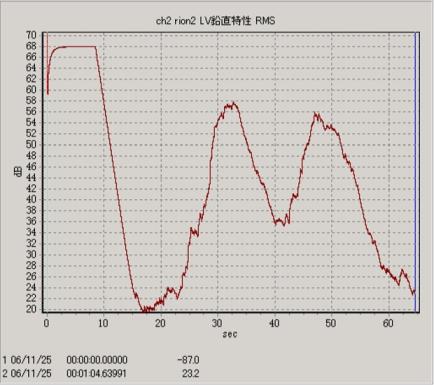

 振動レベル

 線路から12ｍ

 線路から24ｍ

音圧レベル・振動加速度レベル（平坦特性）1/3オクターブバンド　卓越周波数
   線路から12ｍ  線路から24ｍ
 音圧レベル(Hz/dB) 50Hz/85dB 63Hz/80dB
 振動加速度レベル(Hz/dB) 50Hz/64dB 50Hz/61dB

周波数分析グラフ

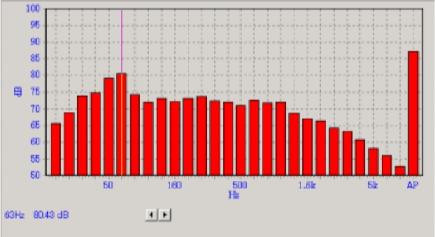

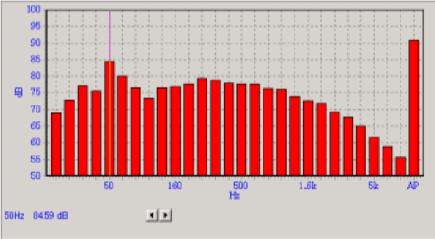

 音圧レベル

線路から12ｍ

線路から24ｍ

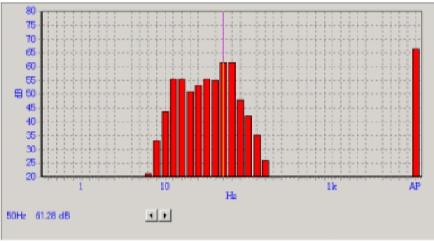

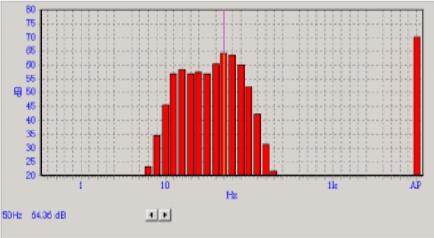

 振動加速度レベル

 線路から12ｍ

線路から24ｍ

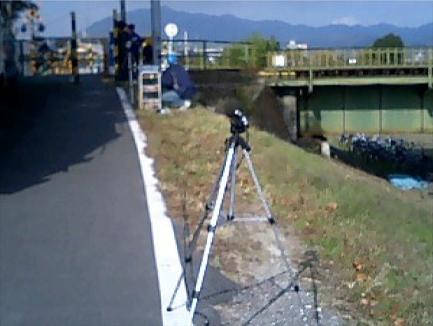

 測定写真

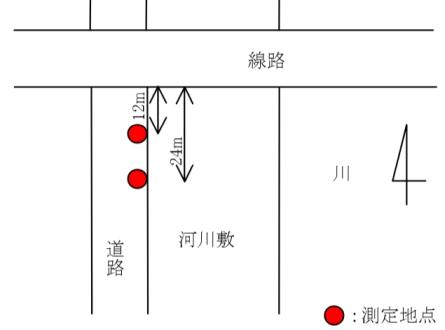

   見取図

参考
・騒音の幾何減衰は、線音源の幾何減衰となった。
　90-10×Log（24/12）＝86.99ｄB（線音源幾何減衰）
　実際の２４ｍ地点の騒音レベル８７ｄB
