音・振動アーカイブ

NO.117 携帯電動歯ブラシの振動数分析

  ●測定目的
 電動歯ブラシの3軸の振動数を求めることを目的とした。

●測定内容
 市販されている国産電動歯ブラシを丸型クランプに水平固定し、歯ブラシ部分の振動加速度の振動数分析(周波数分析 FFT分析)を行った。
 参考)国産メーカー携帯電動歯ブラシの振動加速度測定

●使用機器
 汎用振動計(IMV:VM-1970) ピックアップ(IMV:VP-4132) 振動校正器(小野測器:VX-1100) データレコーダ(リオン:DA-20)  分析ソフト(リオン:DA-20PA1)

●測定試料
 国産メーカー 乾電池駆動携帯電動歯ブラシ

●測定方法
 電動歯ブラシ本体を丸型クランプに水平に固定し、歯ブラシ部先端の反対側の面に、ピックアップを接着剤にて固定(接着)し、3軸の振動加速度から振動数(FFT周波数分析)を行った。

●分析方法
 歯ブラシ部分の3軸振動FFT周波数分析(ハニング窓 分解能16384 オーバーラップ50%)
 ※:数値の正確さは1000Hzまで、1000Hz超は参考値。

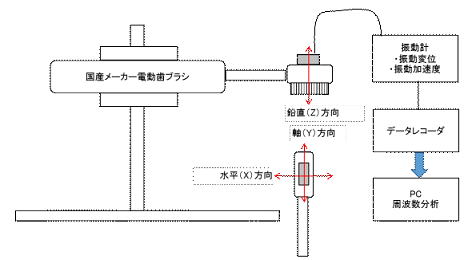

 イメージ図

●測定結果
軸方向  水平(X軸)方向 軸(Y軸)方向 鉛直(Z軸)方向
基本振動数(Hz) 152.34375 155.46875  153.125

波形記録
 @水平(X軸)方向

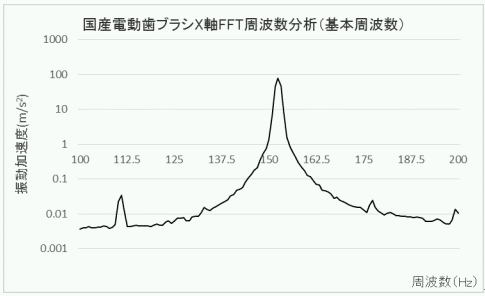

  ・FFT分析(基本周波数)

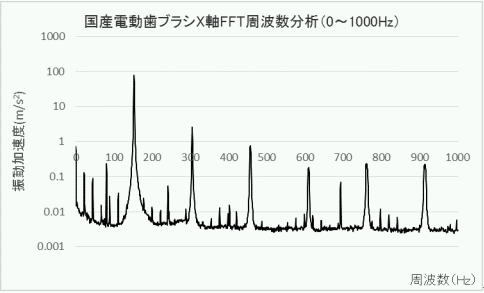

  ・FFT分析(0〜1000Hz)

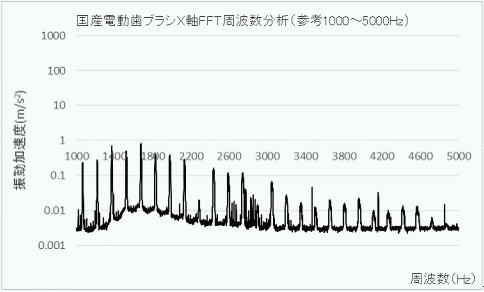

  ・FFT分析(参考1000〜5000Hz)


 A軸(Y軸)方向

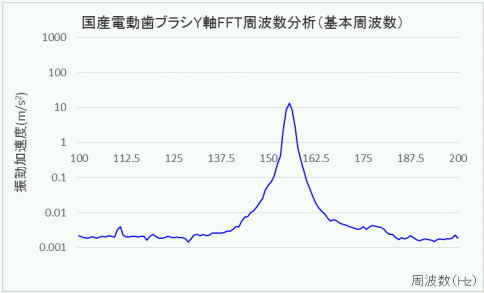

  ・FFT分析(基本周波数)

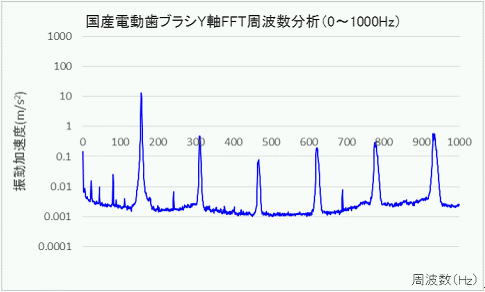

  ・FFT分析(0〜1000Hz)

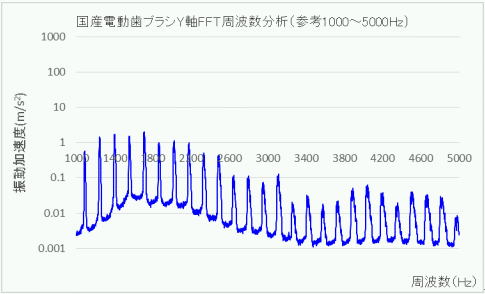

  ・FFT分析(参考1000〜5000Hz)


 B鉛直(Z軸)方向

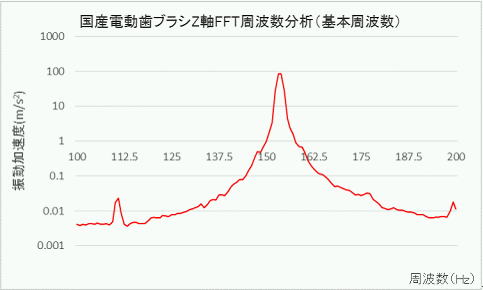

  ・FFT分析(基本周波数)

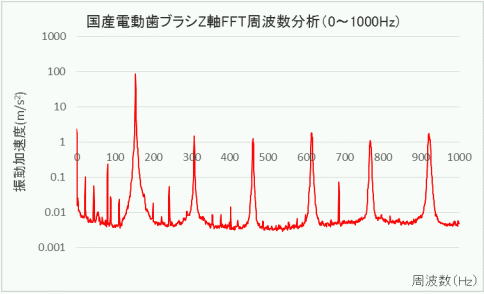

  ・FFT分析(0〜1000Hz)

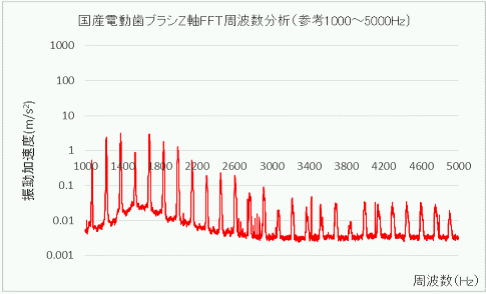

  ・FFT分析(参考1000〜5000Hz)


●測定写真等
