NO.125 交通による居室振動評価例（水平・鉛直振動性能評価）

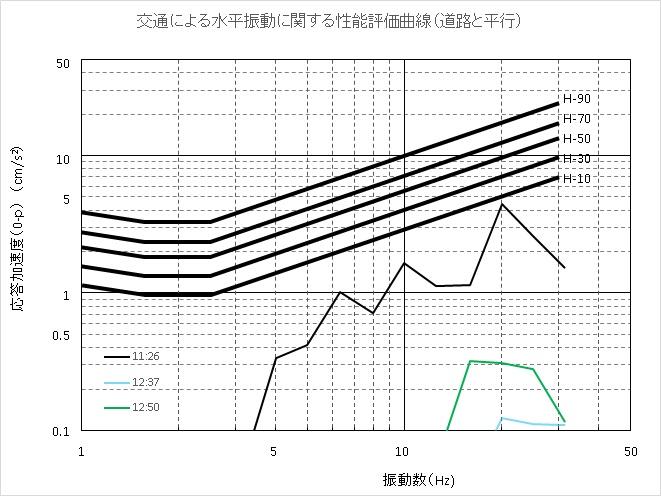

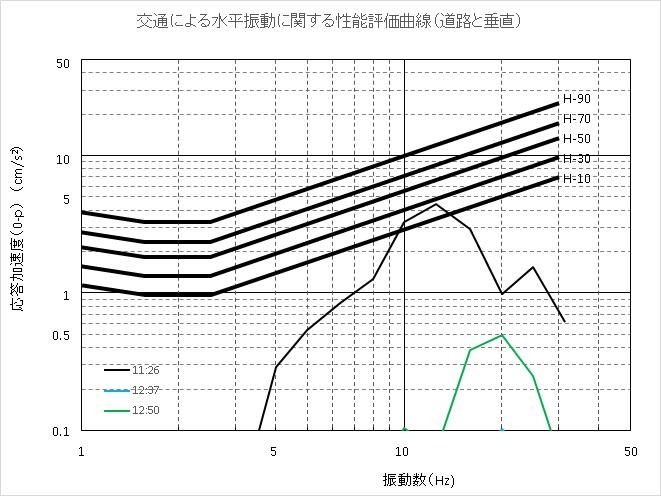

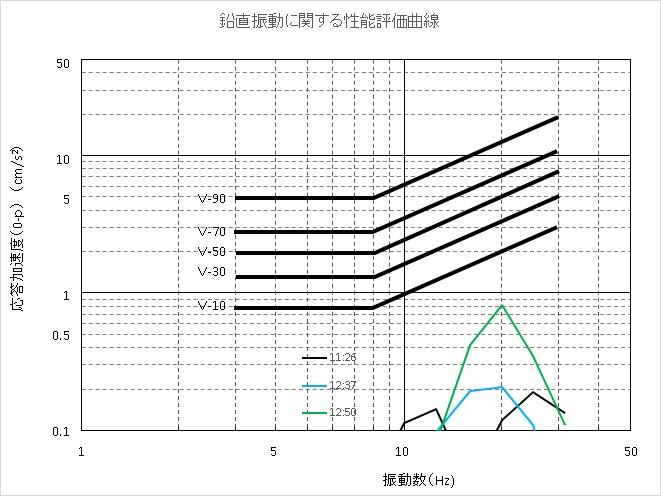

| ●測定目的 「建築物の振動に関する居住性能評価指針」に基づき交通による振動性能評価を行い、揺れの程度を確認することを目的とした。 ●測定対象 建築物：木造２階建ての道路側居室（道路と平行方向をX軸、垂直方向をY軸、鉛直をZ方向）。 建築物の近接道路走行車両を加振源とした。 ●測定方法 「建築物の振動に関する居住性能評価指針（日本建築学会）」の振動測定方法とした。 応答評価法C：実加振源（交通）に基づく応答実測手法による。 ●測定結果 ・道路と平行方向の水平振動に関する性能評価曲線は、11:26の交通でH-10に近い応答加速度が見られた。卓越振動数は20Hzであった。 ・道路と垂直方向の水平振動に関する性能評価曲線は、11:26の交通でH-30に近い応答加速度が見られた。卓越振動数は12.5Hzであった。 ・道路に対し鉛直方向の鉛直振動に関する性能評価曲線は、12:50の交通で最も高い応答加速度が見られたが、V-10に満たなかった。卓越振動数は20Hzであった。 ●評価値の説明 ・H-○○：評価点において水平方向の振動で○○％の人が感じるとされるものである。 H-10とは、10％の人が感じるとしている。 ・V-○○：評価点において鉛直方向の振動で○○％の人が感じるとされるものである。 V-10とは、10％の人が感じるとしている。
|
